Response and Prediction of Runoff to Land Use Change in Kuye River Basin Based on SWAT and PLUS Models
-
摘要:
目的 为揭示窟野河流域径流对土地利用变化的响应, 并预测未来径流变化。 方法 以窟野河流域为研究区, 基于SWAT和PLUS模型, 通过2000年、2005年、2010年、2015年、2020年和预测得到的自然发展情景下2025年、2030年7期土地利用数据, 定量分析径流在不同土地利用情景下的变化。 结果 (1) SWAT模型率定期和验证期的R2和NS均＞0.7;PLUS模型总体精度为0.877 4, Kappa系数为0.802 1, 2个模型在窟野河流域适用性较好; (2)2000—2020年, 窟野河流域林地、建设用地面积分别增加102.92, 600.90 km2, 耕地、草地、水域和未利用地分别减少277.15, 366.25, 40.44, 19.98 km2; (3)窟野河流域年平均径流深整体呈现"上游低, 下游高, 西部低, 东部高"的空间分布格局; (4)在保证其他输入数据不变的情况下, 改变土地利用数据, 情景分析结果表明, 林地、草地面积减少会促进径流, 建设用地面积增加同样会促进径流; (5)自然发展情景下, 2025年和2030年窟野河流域土地利用空间分布格局未发生显著变化, 仍以耕地和草地为主, 年平均径流量较2020年分别增加3.21%, 5.00%。 结论 土地利用与径流变化关系密切, 情景分析角度下, 林地、草地对径流起抑制作用, 建设用地对径流起促进作用。未来自然发展情景下, 随土地利用变化, 径流呈增加态势, 研究结果可为窟野河流域的土地利用结构优化和水土资源的合理规划提供科学依据。 Abstract:Objective The study is aimed at revealing the response of runoff to land use change in the Kuye River Basin and predicting future runoff change. Methods Taking the Kuye River Basin as the study area, based on the SWAT and PLUS models, the changes of runoff under different land use scenarios were quantitatively analyzed by using the land use data of 2000, 2005, 2010, 2015, 2020 and the data of 2025 and 2030 that were predicted from the natural development scenario. Results (1) The R2 and NS of the SWAT model during the periodic and validation periods were greater than 0.7. The overall accuracy of PLUS model was 0.877 4, and the Kappa coefficient was 0.802 1. The two models had good applicability in the Kuye River Basin. (2) From 2000 to 2020, forest land and construction land increased by 102.92 and 600.90 km2, respectively, while cultivated land, grassland, water area, and unused land decreased by 277.15, 366.25, 40.44 and 19.98 km2, respectively. (3) The average annual runoff depth in the Kuye River Basin presented a spatial distribution pattern of "lower in the upper reaches, higher in the lower reaches, lower in the west, and higher in the east". (4) Changing land use data while ensuring that other input data remains unchanged, the results of scenario analysis showed that the decrease of forest land and grassland area would promote runoff, and the increase of construction land area would also promote runoff. (5) Under the natural development scenario, there was no significant change in the spatial distribution pattern of land use in the Kuye River Basin in 2025 and 2030, and the land use was still dominated by cultivated land and grassland, with the average annual runoff increasing by 3.21% and 5.00%, respectively, compared with 2020. Conclusion There was a close relationship between land use and runoff change. From the perspective of scenario analysis, forest land and grassland inhibited runoff, while construction land promoted runoff. Under the future natural development scenario, runoff increased with land use change. The research could provide scientific basis for the optimization of land use structure and rational planning of water and soil resources in the Kuye River Basin. -
Keywords:
- land use change /
- runoff simulation /
- SWAT model /
- PLUS model /
- Kuye River Basin
-
自国际地圈生物圈计划(IGBP)和全球环境变化人文因素计划(IHDP)将土地利用/覆被变化(LUCC)列为其关键研究课题[1]后，土地利用变化逐渐成为全球气候与水文响应变化研究的热点，受到众多专家学者的关注。近年来，随着社会发展，土地利用结构不断发生变化，作为影响流域下垫面、气候及水文的重要途径之一，其通过改变流域下垫面状况、水资源循环和水土流失过程等方面，进而对流域径流的形成、运行机制及水文情势产生影响[2-3]。由此可见，土地利用变化是影响流域地表和地下径流的重要因素，一方面，土地利用变化导致下垫面状况发生变化，直接干预流域植被冠层的降水截留和蒸散发等过程，进而影响地表径流[4]；另一方面，土地利用变化引起的下垫面变化影响流域地下水供给、土壤渗透和蒸发过程等，从而对径流形成过程产生间接影响[5]。
国内外研究者在径流对土地利用变化的响应研究领域先后开展了大量研究，并取得了丰富的成果。WORKU等[6]基于SWAT模型，针对土地利用对径流的影响开展了深入研究，发现随林地面积减少、耕地和建设用地面积增加，径流量呈增加趋势。国内关于这方面的研究也不在少数，例如，史培军等[7]以深圳市作为研究区，探究土地利用变化对地表径流的影响，得出人类活动的加剧会导致径流量增大的研究结论。但上述研究均是利用土地利用现状资料来进行径流模拟及分析，对于未来土地利用变化下的径流变化缺乏考虑。
有多种模型可实现土地利用情景预测，其中使用较为广泛的模型有CA-MarKov模型[8]、FLUS模型[9]和CLUE-S模型[10]等，但这些模型在斑块尺度上，模拟各土地利用类型用地的时空变化时存在一定局限性，难以解释各土地利用类型间的更深层次关系。而PLUS模型在斑块尺度上处理栅格数据，同时集成土地扩张分析策略(LEAS)和多类型随机种子模型(CARS)，很好地解决了上述模型存在的问题。自LIANG等[11]提出PLUS模型并进行土地利用模拟后，众多学者相继开展研究。ZHAI等[12]基于PLUS模型模拟2019年武汉市土地利用空间分布，结果表明, 土地利用模拟分布格局与真实情况较接近；蒋小芳等[13]分别使用PLUS、FLUS和CLUE-S等模型模拟黑河流域中游土地利用，并对比各模型模拟结果，得出PLUS模型效果最优的研究结论。因此，相较于其他土地利用预测模型，PLUS模型模拟精度更高，土地利用分布格局与实际情况更为接近，故本研究选取PLUS模型进行窟野河流域土地利用情景模拟预测。
窟野河是黄河流域水土流失区的典型支流，同时也是黄土高原生态环境脆弱区。作为黄河流域重要的生态屏障之一，为治理水土流失，减少产流产沙量，该流域实施了大量的水土保持措施，如“退耕还林还草”“淤地坝建设”等，同时又因丰富的煤矿资源被大量开采，导致该流域土地利用发生巨大变化，进而对地表径流的变化产生巨大影响。以往虽有学者从自然和社会因子角度分析了窟野河流域径流的变化，但并未阐述各土地利用类型对径流的影响，同时未对未来土地利用及径流的变化做深入研究。本研究基于水文、气象、土壤及土地利用等数据，耦合SWAT与PLUS模型，旨在揭示该流域径流对土地利用变化的水文响应规律，为窟野河流域的土地资源和水资源规划管理提供理论依据。
1. 研究区概况
窟野河为黄河一级支流，干流长达242 km，地处黄河中游多沙粗沙区，地理位置109°28′—110°52′E，38°23′—39°52′N，总面积为8 706 km2。流域地貌复杂多样，平均比降较大，为3.44‰[14]。流域多年平均气温为8.9 ℃，多年平均降水量为386 mm，降水年内变化大，多集中于夏季，在空间上呈东南多而西北少的分布[15]。
2. 研究方法
2.1 数据来源
2.1.1 数字高程数据
本研究采用的数字高程数据来源于地理空间数据云(http://www.gscloud.cn)，空间分辨率为30 m，在ArcGIS 10.2中经过投影、裁剪等预处理后得到窟野河流域DEM(图 1)。

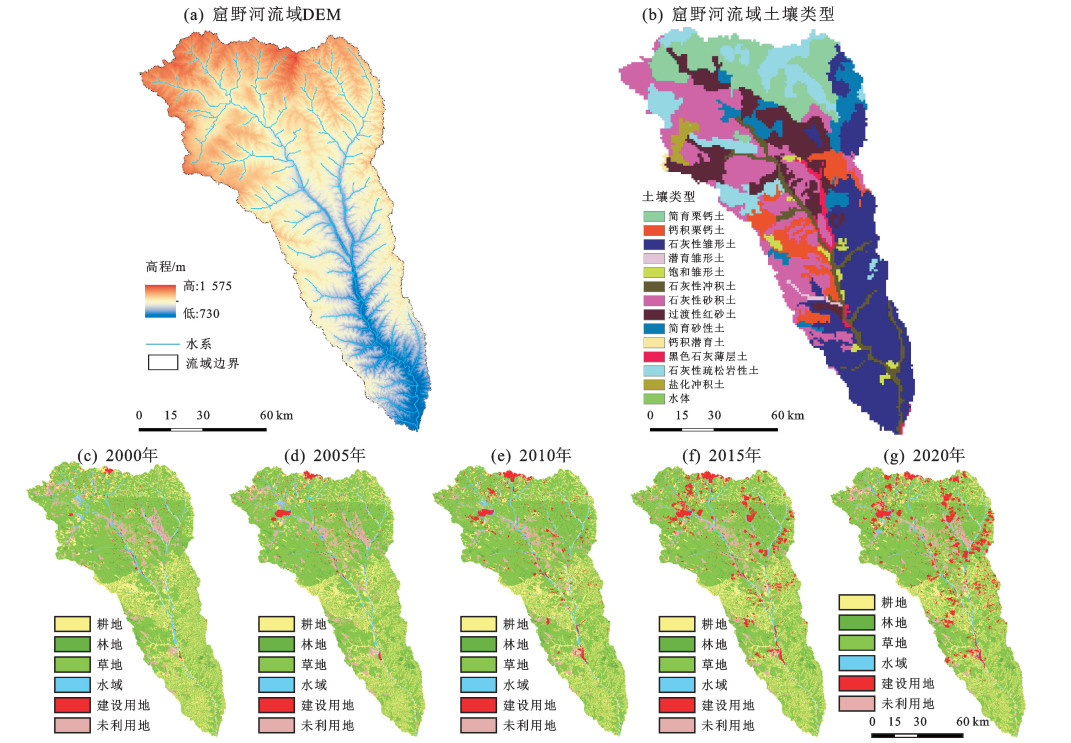

图 1 窟野河流域DEM、土壤类型和土地利用Fig. 1 DEM, soil type and land use in the Kuye River Basin
下载:
全尺寸图片
2.1.2 气象、水文数据
本研究选取CMADS V1.1数据集[16](http://www.cmads.org/)驱动SWAT模型进行水文模拟。采用窟野河流域控制水文站温家川站2009—2016年逐月流量作为实测数据，用于模型率定与验证，数据来源于《黄河流域水文年鉴》[17]。
2.1.3 土地利用数据
土地利用数据来源于中国科学院资源环境科学与数据中心(http://www.resdc.cn)，空间分辨率为30 m，本研究共收集2000年、2005年、2010年、2015年和2020年5期土地利用遥感资料。基于一级土地利用分类标准，将土地利用数据重分类为耕地、林地、草地、水域、建设用地和未利用地6类(图 1)。
2.1.4 土壤数据
土壤数据来源于世界土壤数据库(Harmonized World Soil Database, HWSD)，空间分辨率为1 km。在ArcGIS 10.2中经过预处理后，从HWSD中提取窟野河流域土壤数据，并重分类为14种不同的土壤类型(图 1)。再运用土壤参数分析软件SPAW计算出SWAT模型所需的各种土壤参数，并导入SWAT土壤数据库中。
2.1.5 土地利用变化驱动因子
选取DEM、坡度、坡向、人口、GDP、与道路、铁路、河流和县政府距离等9项数据作为土地利用变化的驱动因子。其中人口和GDP来源于中国科学院资源环境科学与数据中心(http://www.resdc.cn)；与道路、铁路、河流和县政府距离等来源于全国地理信息资源目录服务系统(https://www.webmap.cn/)。
2.2 SWAT模型
SWAT(soil and water assessment tool)模型是在20世纪90年代由美国农业部开发的，适用于长时间序列的分布式水文模型，具有很强的物理机制，可以对流域内一系列复杂的物理过程进行模拟[18]。本研究应用SWAT模型中基于水量平衡方程进行模拟的水文模块，公式为：
$$ S W_t=S W_0+\sum _{n=1}^t\left(R_n-Q_n-E_n-W_n-T_n\right) $$ (1) 式中：SWt为第n天的含水量(mm)；SW0为第n天的土壤初始含水量(mm)；t为时间(d)；Rn为第n天的总降水量(mm)；Qn为第n天的总地表径流量(mm)；En为第n天的蒸发蒸腾量(mm)；Wn为第n天的土壤下渗水量(mm)；Tn为第n天的地下水回流量(mm)。
2.2.1 模型构建
基于ArcGIS 10.2软件，应用ArcSWAT 2012版本对窟野河流域进行水文模拟。输入窟野河流域DEM，集水面积阈值设置为100 km2，并以窟野河入黄口作为流域出口，将研究区划分为47个子流域，通过阈值设置，共生成470个水文响应单元。再将CMADS V1.1数据集中的降水、气温、相对湿度、太阳辐射及风速等气象要素输入SWAT模型，随后即可运行SWAT模型。
综合CMADS V1.1数据集和实测径流数据的相应时间区间，本研究将2008年设置为模型预热期，2009—2013年设置为模型率定期，2014—2016年设置为模型验证期。
2.2.2 敏感性分析
SWAT模型参数众多，且存在“异参同效”的现象，为提高模型运算效率，本研究基于流域特性，选取14个与径流相关的参数，基于SWAT-CUP软件内置的SUFI-2算法，对SWAT模型参数进行敏感性分析，根据参数敏感性水平t值和显著性水平p值，进行后续迭代计算，不断调整参数范围，直至确认各参数最优值。
2.2.3 模型率定及验证
SWAT模型成功运行后，需要对模拟结果进行校准并验证其可靠性。在确定敏感性参数后，基于SWAT-CUP软件对参数进行率定与验证。本研究选用窟野河流域温家川站2009—2013年的径流实测数据进行模型率定，2014—2016年径流实测数据进行模型验证。
使用决定系数(R2)和纳什效率系数(NS)评价SWAT模型在窟野河流域的适用性水平，计算公式为：
$$ R^2=\frac{\left[\sum _{i=1}^n\left(Q_{\mathrm{obs}, }-\bar{Q}_{\mathrm{obs}}\right)\left(Q_{\mathrm{sim}, i}-\bar{Q}_{\mathrm{sim}}\right)\right]^2}{\sum _{i=1}^n\left(Q_{\mathrm{obs}, i}-\bar{Q}_{\mathrm{obs}}\right)^2 \sum _{i=1}^n\left(Q_{\mathrm{sim}, i}-\bar{Q}_{\mathrm{sim}}\right)^2} $$ (2) $$N S=1-\frac{\sum _{i=1}^n\left(Q_{\mathrm{obs}, i}-Q_{\mathrm{sim}, i}\right)^2}{\sum _{i=1}^n\left(Q_{\mathrm{obs}, i}-\bar{Q}_{\mathrm{obs}}\right)^2} $$ (3) 式中：Qobs, i为实测径流量(m3/s)；Qsim, i为模拟径流量(m3/s)；$\bar{Q}_{\mathrm{obs}} $为实测径流量平均值(m3/s)；$\bar{Q}_{\mathrm{sim}} $为模拟径流量平均值(m3/s)；n为观测值数量。
R2用以评价模拟值与实测值之间的相关性，当R2越接近于1，模拟效果越好；NS用于评价模拟值与实测值之间的偏离程度，当NS越接近于1，二者接近程度越高。一般认为，当R2>0.5，NS>0.5时，模型模拟结果可信[19-20]。
2.3 PLUS模型
PLUS模型是一个基于栅格数据的可用于斑块尺度土地利用/土地覆盖(LULC)变化模拟的元胞自动机(CA)模型，其集成了土地扩张分析策略(LEAS)和多类型随机种子模型(CARS)，能更好地模拟土地利用在斑块尺度上的变化，准确度更高[21]。具体操作步骤即通过分析2期土地利用数据，提取各类土地利用用地扩张面积，基于随机森林算法进行采样计算，获取各类土地利用用地发展概率；最终结合转换成本矩阵和邻域权重等机制，得到土地利用多情景预测。
2.3.1 驱动因子
综合考虑窟野河流域自然、社会经济条件及数据可获取因素，本研究选取表 1所示的9个驱动因子进行土地利用情景预测。
表 1 驱动因子信息Table 1 Driver information数据类型 数据名称 数据描述 自然因子 DEM 直接输入 坡度 DEM数据计算 坡向 DEM数据计算 距河流距离 欧氏距离 社会因子 人口 重采样30 m GDP 重采样30 m 距道路距离 欧氏距离 距铁路距离 欧氏距离 距县政府距离 欧氏距离 2.3.2 适宜性概率计算
适宜性概率计算是PLUS模型中的重要一环，对于土地利用情景模拟起重要作用。其位于土地利用扩张分析策略模块(LEAS)下，以随机采样机制对土地利用转移规律进行分析，获取各土地利用类型发展概率[22]，公式为：
$$ P_{i, k(X)}^d=\frac{\sum _{n=1}^M I\left[h_n(X)=d\right]}{M} $$ (4) 式中：X为驱动因子向量组；hn(X)为土地利用预测类型；I[]为决策树的指示函数；M为决策树数量；d取值为0或1，值为0表示其他土地利用不向地类k发生转变，值为1表示其他土地利用类型向土地利用类型k发生转变；P为在空间单元i处k类土地利用类型增长概率。
2.3.3 邻域权重
邻域权重表示土地利用类型的扩张能力，通过设定参数，可以有效控制各土地利用类型的扩张能力，其取值范围为0~1，数值越大表示该用地类型的扩张能力越强[23]。通常各土地利用类型的邻域权重值根据专家经验、多次模型调试和各用地类型扩张面积占比来确定。本研究以土地利用扩张面积占比对邻域权重进行赋值，将耕地、林地、草地、水域、建设用地和未利用地的邻域权重分别设置为0.11，0.05，0.23，0.03，0.38，0.20。
2.3.4 转换成本矩阵
转换成本矩阵是定义土地利用类型之间是否可以转换的重要方式，能有效约束用地类型之间的转化[24]，其值为0或1，0表示不能转化，1表示允许转化。依据2000—2020年窟野河流域各土地利用类型的转换情况，再结合退耕还林、退耕还草、土地复垦等相应政策及城镇化发展，对转换成本矩阵进行设置(表 2)。
表 2 转换成本矩阵Table 2 Transformation cost matrix土地利用类型 耕地 林地 草地 水域 建设用地 未利用地 耕地 1 1 1 1 1 1 林地 1 1 1 1 1 1 草地 1 1 1 1 1 1 水域 0 0 0 1 0 0 建设用地 0 0 0 0 1 0 未利用地 1 1 1 1 1 1 注：0表示不能转化，1表示允许转化。 3. 结果与分析
3.1 SWAT模型参数率定与验证
使用窟野河流域温家川水文站2009—2016年月平均流量进行模型率定和验证，在SWAT-CUP软件里经过500次模拟，确定14个敏感参数排序，再经多次迭代运算以达到最优参数值(表 3)。
表 3 窟野河流域SWAT模型参数敏感性排名Table 3 Sensitivity ranking of SWAT model parameter in the Kuye River Basin敏感性排序 参数名称 物理意义 参数范围 最优值 1 r__CN2.mgt SCS径流曲线数 -0.5~0.5 -0.399 2 v__ALPHA_BNK.rte 主河道调蓄系数 0~0.8 0.026 3 r__SOL_BD.sol 土壤湿容重 -0.5~0.5 0.281 4 v__ESCO.hru 土壤蒸发补偿系数 0.01~1 0.225 5 r__SOL_AWC.sol 土壤有效含水率 -0.5~0.5 -0.213 6 v__CH_K2.rte 主河道水力传导系数 0~150 4.782 7 v__GW_REVAP.gw 地下水再蒸发系数 0.02~0.2 0.124 8 r__SOL_K.sol 土壤饱和水力传导系数 -0.8~0.8 0.753 9 v__ALPHA_BF.gw 基流消退系数 0~1 0.728 10 v__EPCO.hru 植物蒸腾补偿系数 0.01~1 0.442 11 v__CH_N2.rte 主河道曼宁系数 0~0.3 0.095 12 v__GW_DELAY.gw 地下水滞后系数 0~500 395.617 13 v__GWQMN.gw 浅层地下水径流系数 0~5 000 115.147 14 v__SFTMP.bsn 降雪温度 -5~5 -0.864 注：r为参数值乘以(1+率定值)；v为参数值由率定值替换。 由表 3可知，对窟野河流域径流模拟结果敏感的14个参数中，最敏感参数为SCS径流曲线数CN2；其次为主河道调蓄系数ALPHA_BNK和土壤湿容重SOL_BD；另外土壤蒸发补偿系数ESCO、土壤有效含水率SOL_AWC和主河道水力传导系数CH_K2对窟野河径流模拟均较为敏感。
将参数最优值代入SWAT模型后即可得到径流模拟结果(图 2)，从时间上看，模拟径流与实际径流变化基本一致，对于峰值捕捉较为准确，模拟较好；而对于年内存在双峰值的情况，模拟较差，仅能模拟夏季汛期峰值。
经计算，模型率定期：R2=0.77，NS=0.76；验证期：R2=0.87，NS=0.85，表明SWAT模型径流模拟结果较好，适用于窟野河流域，可进行后续研究。

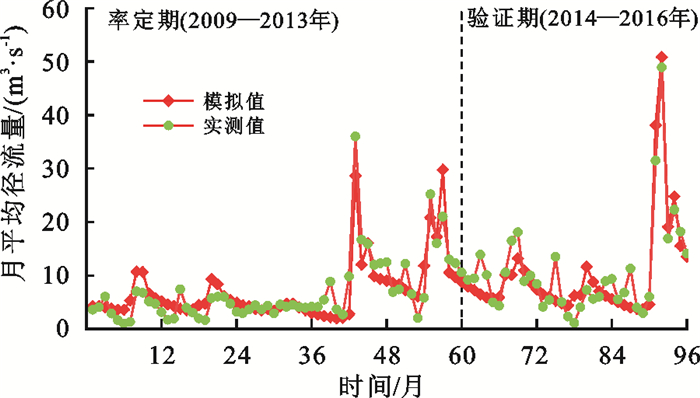

图 2 SWAT模型径流模拟结果Fig. 2 SWAT model runoff simulation results下载:
全尺寸图片
3.2 土地利用变化
通过ArcGIS 10.2软件，对2000年、2005年、2010年、2015年和2020年5期土地利用数据进行统计分析，得到各土地利用类型的面积占比及变化情况(图 3)。窟野河流域在2000—2020年主要用地为耕地、林地、草地及未利用地，其中草地占比最大，呈先减少后增加再减少的变化，整体减少366.25 km2；其次为耕地，呈逐渐减少的趋势，共减少227.15 km2；林地占比最小，呈现先增加后减少的变化，共增加102.92 km2；未利用地呈先增加后减少再增加的变化，整体共减少19.98 km2。水域面积先减少后增加，共减少40.44 km2，建设用地面积逐渐增加，共增加600.90 km2。

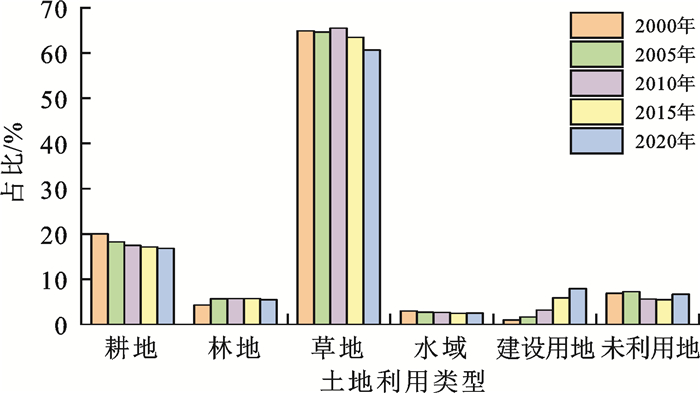

图 3 窟野河流域土地利用类型面积占比Fig. 3 Area proportion of land use types in the Kuye River Basin下载:
全尺寸图片
从单一土地利用动态度的角度来看，2000—2020年，窟野河流域6种土地利用类型均有不同程度的变幅，其中年变化幅度最大的土地利用类型为建设用地，达34.83%，整体呈逐年增加的趋势；其次为林地，年变化幅度为1.38%；年变化幅度最小的土地利用类型为未利用地，为-0.17%；水域与草地的单一动态度分别为-0.79%，-0.32%，整体呈减少的变化趋势(表 4)。
表 4 2000—2020年窟野河流域土地利用类型面积变化Table 4 Change of land use type area in the Kuye River Basin from 2000 to 2020土地利用类型 面积/km2 2000—2020年单一土地利用年变化幅度/% 2000年 2005年 2010年 2015年 2020年 耕地 1 742.67 1 587.11 1 518.33 1 490.47 1 465.52 -0.65 林地 373.69 493.63 498.85 497.11 476.61 1.38 草地 5 645.81 5 623.20 5 698.95 5 523.96 5 279.56 -0.32 水域 257.34 232.45 229.84 211.56 216.90 -0.79 建设用地 86.25 141.04 274.24 511.04 687.15 34.83 未利用地 600.24 628.57 485.79 471.86 580.26 -0.17 为分析窟野河流域各土地利用类型的流转方向与数量，以2000年和2020年土地利用数据为基础，采用土地利用转移矩阵，通过ArcGIS 10.2软件的融合、相交和统计等功能得到窟野河流域2000—2020年土地利用的时空变化情况(表 5)。
表 5 2000—2020年土地利用转移矩阵Table 5 Land use transfer matrix from 2000 to 2020km2 年份 2020 土地利用类型 耕地 林地 草地 水域 建设用地 未利用地 2000 耕地 1 321.95 63.71 247.77 5.54 98.06 5.64 林地 3.57 309.35 26.67 2.47 29.16 2.47 草地 128.58 86.62 4 944.51 10.06 414.81 61.23 水域 5.86 8.34 18.43 193.87 24.59 6.25 建设用地 0.96 0.37 2.55 0.22 81.91 0.24 未利用地 4.60 8.22 39.63 4.74 38.62 504.43 可以看出，窟野河流域土地利用类型在时空变化上具有可逆性，各类型互有转入与转出。各地类转出量中，草地转出最多，共701.30 km2，主要转为耕地和建设用地，分别为128.58，414.81 km2；其次为耕地，共转出420.72 km2，主要转为草地和建设用地，分别为247.77，98.06 km2；各地类转入量中，建设用地转入最多，主要由耕地和草地转入，面积分别为98.06，414.81 km2。总体而言，耕地、林地和草地之间的相互转化面积较大，建设用地面积增加最大，主要来自于耕地和草地。
3.3 径流对土地利用变化的响应
为定量分析土地利用变化引起的径流变化，首先基于2010年土地利用数据对SWAT模型进行率定与验证，待模型调整完毕后，依次将2000年、2005年、2010年、2015年和2020年土地利用数据输入，同时为消除模型带来的计算误差，始终保持气象、土壤数据输入及各阈值等其他设置不变，进而得到5期土地利用情景下的年平均径流量(表 6)。
表 6 5期情景下年平均径流量变化与实际对比Table 6 Comparison between the change of average annual runoff and the actual situation under the five scenariosm3/s 年份 2000 2005 2010 2015 2020 实际 2009—2013 6.92 6.99 7.06 7.33 7.63 7.05 2014—2016 10.05 10.15 10.22 10.62 10.99 10.77 2009—2016 8.09 8.18 8.25 8.57 8.89 8.44 从表 6可以看出，5期土地利用变化情景下，窟野河流域2009—2016年的年平均径流量总体上呈增加趋势，模拟径流与实测径流之间一致性较好，并且5种情景下的年平均径流量的变化趋势基本相同，表明所采用的模型参数能够代表窟野河流域。
2000—2020年模拟的年平均径流量呈增加趋势，将研究时段内年平均径流量变化与土地利用的变化情况结合分析，在2000—2020年，随着城镇化进程不断加快，耕地和草地不断被建设用地所占用，导致面积不断减少，而流域内不透水面积则不断增加，减少地表径流的入渗效率和入渗量，从而直接造成地表径流增加。
基于SWAT模型模拟结果，用多年平均径流深来分析窟野河流域空间尺度下径流分布特征。首先对SWAT模型输出的子流域文件(output.sub)中的WYLD字段进行统计计算，再与子流域结合，得到子流域尺度上的年平均径流深，并基于ArcGIS 10.2软件得到窟野河流域年平均径流深空间分布(图 4)。

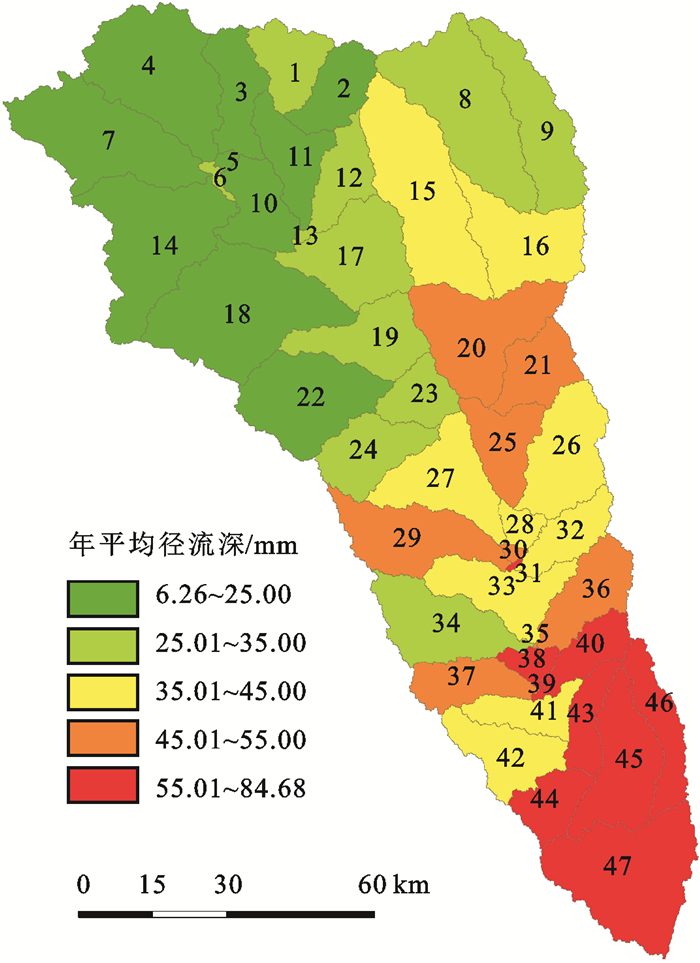

图 4 窟野河流域年平均径流深Fig. 4 Average annual runoff depth of the Kuye River Basin下载:
全尺寸图片
由图 4可知，窟野河流域年平均径流深空间分布存在较大差异，低径流深区域大部分分布在流域上游，在流域中游略有分布，高径流深区域均位于流域下游，并且流域东部区域径流深大于流域西部，整体呈现“上游低，下游高，西部低，东部高”的空间分布格局。
将这5期土地利用数据按相同时间间隔划分成2000—2005年、2005—2010年、2010—2015年和2015—2020年4个时间段，并计算出各时间段子流域尺度上的年平均径流深变化率。图 5为4个时间段内窟野河流域空间尺度上年平均径流深的变化幅度。2000—2005年流域上游及下游部分地区年平均径流深处于增加的状态，增幅在0~393.04%；2005—2010年、2010—2015年除流域上中游部分以东地区、以西地区以外，流域大部分区域年平均径流深处于增加的状态，增幅分别为0~80.90%，0~79.43%；2015—2020年大部分区域位于减少的状态，降幅在0~22.37%，但总体年平均径流深呈增加态势。

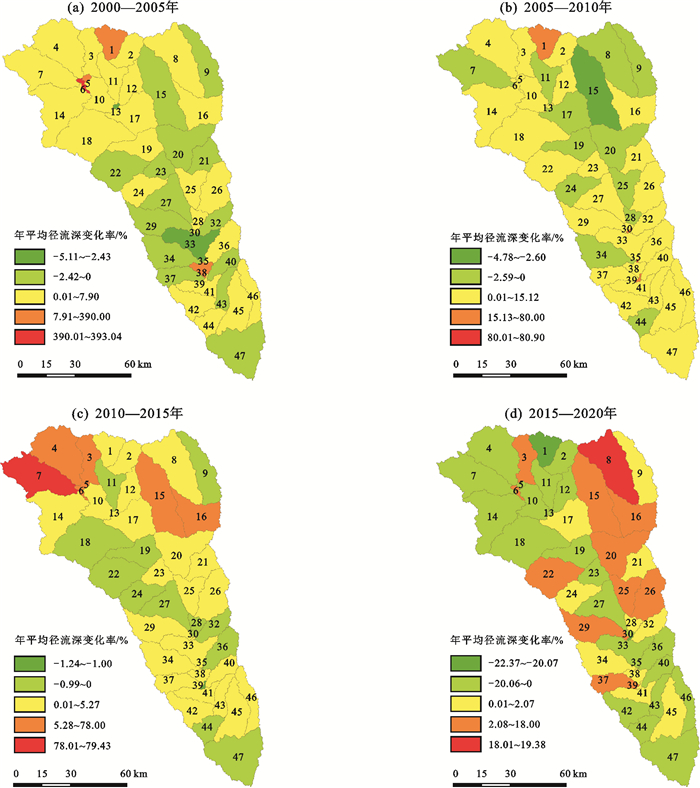

图 5 2000—2020年年平均径流深变化率Fig. 5 Change rate of average annual runoff depth from 2000 to 2020下载:
全尺寸图片
为进一步研究各土地利用类型对径流的影响，选取2000—2005年增幅最大的6号子流域(393.04%)、2005—2010年增幅最大的35号子流域(80.90%)、2010—2015年增幅最大的7号子流域(79.43%)及2015—2020年增幅最大的8号子流域(19.38%)进行土地利用变化分析。
由表 7可知，6号子流域年平均径流深增幅主要由于草地面积减少和建设用地面积增加；35号子流域年平均径流深增幅主要由于林地、草地面积减少和建设用地面积增加；7，8号子流域年平均径流深增幅主要由于草地面积减少和建设用地面积增加。
表 7 子流域土地利用类型面积比例Table 7 Area proportion of land use type in the sub watershed% 子流域 土地利用类型 初始期面积比例 结束期面积比例 变化量 6 耕地 - - - 林地 - - - 草地 87.35 45.38 -41.97 水域 12.65 10.84 -1.81 建设用地 - 43.78 43.78 未利用地 - - - 35 耕地 24.75 24.61 -0.14 林地 11.69 - -11.69 草地 63.56 39.75 -23.81 水域 - - - 建设用地 - 35.64 35.64 未利用地 - - - 7 耕地 - - - 林地 - - - 草地 100.00 86.94 -13.06 水域 - - - 建设用地 - 13.06 13.06 未利用地 - - - 8 耕地 14.54 13.83 -0.71 林地 - - - 草地 85.46 74.13 -11.33 水域 - - - 建设用地 - 12.04 12.04 未利用地 - - - 注：-表示无此土地利用类型。 综合来看，林地、草地面积减少会促进径流，建设用地面积增加同样会促进径流。2000—2020年窟野河流域林地面积虽然增加(102.92 km2)，但草地面积减少量(366.25 km2)和建设用地面积增加量(600.90 km2)大于前者，对径流的促进作用大于抑制作用，导致径流呈增加趋势。
3.4 土地利用及径流预测
本研究以2015年为初始年份，模拟得到2020年土地利用数据，并与2020年实际土地利用数据进行对比，以总体精度和Kappa系数来评价模型模拟精度。经过计算，总体精度为0.877 4，Kappa系数为0.802 1，模拟结果可靠性高，表明PLUS模型在窟野河流域适用性较好。
以2020年为初始年份，预测得到自然发展情景下窟野河流域2025年和2030年土地利用分布。由图 6可知，2025年和2030年，窟野河流域土地利用空间分布格局未发生显著变化，依旧以耕地和草地为主，这2种土地利用类型的面积之和占比分别为75.05%，73.14%。2020—2030年，窟野河流域的耕地、林地和草地的面积在不断减少, 其减少面积分别为19.33，28.54，358.48 km2；水域面积增加14.74 km2。由于城镇化进程与采矿工作，建设用地快速扩张，扩张面积为217.62 km2。

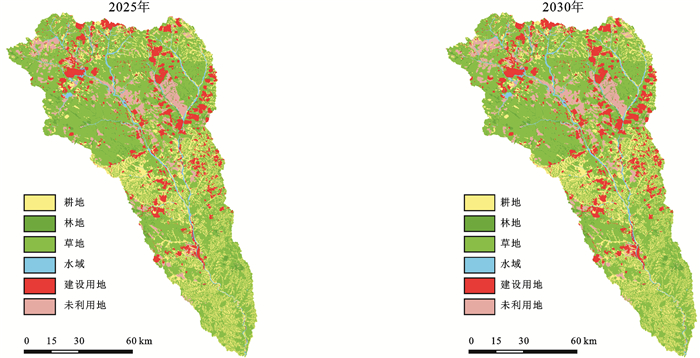

图 6 2025年和2030年窟野河流域土地利用分布Fig. 6 Land use distribution in the Kuye River Basin in 2025 and 2030下载:
全尺寸图片
将预测得到的2025年和2030年2期土地利用数据输入SWAT模型中，同样保持土壤、气象数据及其他阈值设置不变，研究未来自然发展情景下径流的空间分布及变化趋势。由图 7可知，2025年和2030年2期土地利用情景下，窟野河流域年平均径流深整体空间分布格局基本一致，下游依旧是高径流深区域，中游的20，21，25，29，30号子流域年平均径流深逐渐增大，流域上游年平均径流深仍然较小。未来自然发展情景下，下游的高径流深区域是需要防范的地区。2025年和2030年，窟野河流域年平均径流量分别为2.89×108，2.94×108 m3，相较2020年分别增加3.21%，5.00%。

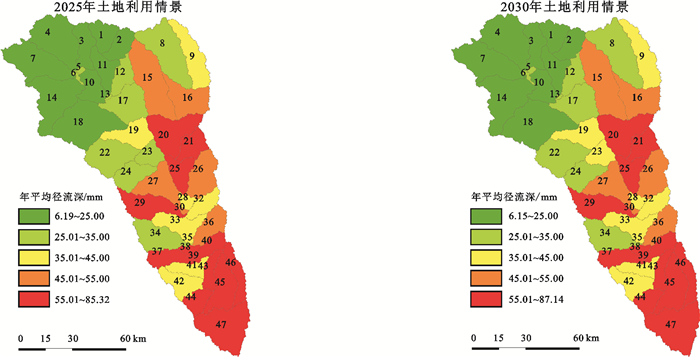

图 7 2025年和2030年窟野河流域年平均径流深Fig. 7 Average annual runoff depth in the Kuye River Basin in 2025 and 2030下载:
全尺寸图片
4. 讨论
水文模拟结果说明CMADS+SWAT模式适用于黄土高原地区，但本身也存在一定不足，主要体现在融雪和降水少的枯水期，对于这2种情况，SWAT模型模拟效果较差。分析其原因主要有2点: 一是SWAT模型是针对美国地区所开发的，其采用的SCS径流曲线法，对于蓄满产流区域模拟较理想，而对于类似黄土高原这样极易发生超渗产流的干旱半干旱区具有一定的局限性[25]；二是SWAT模型采用简单的度日因子算法计算融雪径流[26]，窟野河流域在3月因融雪往往会迎来一次峰值，此时导致SWAT模拟结果偏低，带来误差。
本研究得出林地、草地对径流有抑制作用，建设用地对径流有促进作用的结论, 与王磊等[27]、刘卫林等[28]研究结果一致。究其原因在于：林地的植被冠层和草地的植被盖度可以显著提高对降水的截留能力，同时增加植被蒸腾量，起到减少径流的作用；而建设用地破坏土壤结构，影响土壤下渗，使地表易形成径流，起到增加径流的作用。
结合PLUS模型所预测的未来自然发展情景下土地利用数据，2025年和2030年窟野河流域径流呈增加态势，该结论与赵雪岩等[29]在无定河流域运用CA-Markov模型，得出未来径流增加的结果一致。在2025年和2030年，窟野河流域下游依然是高径流深区，中游的20，21，25，29，30号子流域因建设用地的扩张，径流深也在相应增大。未来需防范这些地区，实施相应的水土保持措施，避免因地表径流增大而带来的土壤侵蚀。
本研究通过中国科学院提供的30 m土地利用数据，结合其他数据，基于2种模型分析了径流对土地利用变化的响应及未来土地利用情景下的径流变化。从数据本身上看，本研究使用的土地利用数据精度高、使用广泛[30]；从研究方法上看，SWAT、PLUS模型在相关的研究中被众多学者使用，方法科学可靠；从研究结果上看，窟野河流域2008—2016年实测径流量呈显著增加趋势，说明降水和土地利用变化会导致径流量增加。本研究通过固定气象数据，得出土地利用变化促进径流增加的结果与实际情况相吻合，研究结果合理可信。
5. 结论
(1) SWAT模型率定期和验证期的R2和NS均大于0.7；PLUS模型总体精度为0.877 4，Kappa系数为0.802 1，2个模型在窟野河流域适用性较好；
(2) 2000—2020年间，窟野河流域林地、建设用地面积分别增加102.92，600.90 km2，耕地、草地、水域和未利用地分别减少277.15，366.25，40.44，19.98 km2；
(3) 窟野河流域年平均径流深整体呈现“上游低，下游高，西部低，东部高”的空间分布格局；
(4) 在保证其他输入数据不变的情况下，改变土地利用数据，情景分析结果表明：林地、草地面积减少会促进径流，建设用地面积增加同样会促进径流；
(5) 自然发展情景下，2025年和2030年窟野河流域土地利用空间分布格局未发生显著变化，仍以耕地和草地为主，年平均径流量分别较2020年增加3.21%，5.00%。
-
图 1 窟野河流域DEM、土壤类型和土地利用
Fig. 1 DEM, soil type and land use in the Kuye River Basin
下载:
全尺寸图片
图 2 SWAT模型径流模拟结果
Fig. 2 SWAT model runoff simulation results
下载:
全尺寸图片
图 3 窟野河流域土地利用类型面积占比
Fig. 3 Area proportion of land use types in the Kuye River Basin
下载:
全尺寸图片
图 4 窟野河流域年平均径流深
Fig. 4 Average annual runoff depth of the Kuye River Basin
下载:
全尺寸图片
图 5 2000—2020年年平均径流深变化率
Fig. 5 Change rate of average annual runoff depth from 2000 to 2020
下载:
全尺寸图片
图 6 2025年和2030年窟野河流域土地利用分布
Fig. 6 Land use distribution in the Kuye River Basin in 2025 and 2030
下载:
全尺寸图片
图 7 2025年和2030年窟野河流域年平均径流深
Fig. 7 Average annual runoff depth in the Kuye River Basin in 2025 and 2030
下载:
全尺寸图片
表 1 驱动因子信息
Table 1 Driver information
数据类型 数据名称 数据描述 自然因子 DEM 直接输入 坡度 DEM数据计算 坡向 DEM数据计算 距河流距离 欧氏距离 社会因子 人口 重采样30 m GDP 重采样30 m 距道路距离 欧氏距离 距铁路距离 欧氏距离 距县政府距离 欧氏距离 表 2 转换成本矩阵
Table 2 Transformation cost matrix
土地利用类型 耕地 林地 草地 水域 建设用地 未利用地 耕地 1 1 1 1 1 1 林地 1 1 1 1 1 1 草地 1 1 1 1 1 1 水域 0 0 0 1 0 0 建设用地 0 0 0 0 1 0 未利用地 1 1 1 1 1 1 注：0表示不能转化，1表示允许转化。 表 3 窟野河流域SWAT模型参数敏感性排名
Table 3 Sensitivity ranking of SWAT model parameter in the Kuye River Basin
敏感性排序 参数名称 物理意义 参数范围 最优值 1 r__CN2.mgt SCS径流曲线数 -0.5~0.5 -0.399 2 v__ALPHA_BNK.rte 主河道调蓄系数 0~0.8 0.026 3 r__SOL_BD.sol 土壤湿容重 -0.5~0.5 0.281 4 v__ESCO.hru 土壤蒸发补偿系数 0.01~1 0.225 5 r__SOL_AWC.sol 土壤有效含水率 -0.5~0.5 -0.213 6 v__CH_K2.rte 主河道水力传导系数 0~150 4.782 7 v__GW_REVAP.gw 地下水再蒸发系数 0.02~0.2 0.124 8 r__SOL_K.sol 土壤饱和水力传导系数 -0.8~0.8 0.753 9 v__ALPHA_BF.gw 基流消退系数 0~1 0.728 10 v__EPCO.hru 植物蒸腾补偿系数 0.01~1 0.442 11 v__CH_N2.rte 主河道曼宁系数 0~0.3 0.095 12 v__GW_DELAY.gw 地下水滞后系数 0~500 395.617 13 v__GWQMN.gw 浅层地下水径流系数 0~5 000 115.147 14 v__SFTMP.bsn 降雪温度 -5~5 -0.864 注：r为参数值乘以(1+率定值)；v为参数值由率定值替换。 表 4 2000—2020年窟野河流域土地利用类型面积变化
Table 4 Change of land use type area in the Kuye River Basin from 2000 to 2020
土地利用类型 面积/km2 2000—2020年单一土地利用年变化幅度/% 2000年 2005年 2010年 2015年 2020年 耕地 1 742.67 1 587.11 1 518.33 1 490.47 1 465.52 -0.65 林地 373.69 493.63 498.85 497.11 476.61 1.38 草地 5 645.81 5 623.20 5 698.95 5 523.96 5 279.56 -0.32 水域 257.34 232.45 229.84 211.56 216.90 -0.79 建设用地 86.25 141.04 274.24 511.04 687.15 34.83 未利用地 600.24 628.57 485.79 471.86 580.26 -0.17 表 5 2000—2020年土地利用转移矩阵
Table 5 Land use transfer matrix from 2000 to 2020
km2 年份 2020 土地利用类型 耕地 林地 草地 水域 建设用地 未利用地 2000 耕地 1 321.95 63.71 247.77 5.54 98.06 5.64 林地 3.57 309.35 26.67 2.47 29.16 2.47 草地 128.58 86.62 4 944.51 10.06 414.81 61.23 水域 5.86 8.34 18.43 193.87 24.59 6.25 建设用地 0.96 0.37 2.55 0.22 81.91 0.24 未利用地 4.60 8.22 39.63 4.74 38.62 504.43 表 6 5期情景下年平均径流量变化与实际对比
Table 6 Comparison between the change of average annual runoff and the actual situation under the five scenarios
m3/s 年份 2000 2005 2010 2015 2020 实际 2009—2013 6.92 6.99 7.06 7.33 7.63 7.05 2014—2016 10.05 10.15 10.22 10.62 10.99 10.77 2009—2016 8.09 8.18 8.25 8.57 8.89 8.44 表 7 子流域土地利用类型面积比例
Table 7 Area proportion of land use type in the sub watershed
% 子流域 土地利用类型 初始期面积比例 结束期面积比例 变化量 6 耕地 - - - 林地 - - - 草地 87.35 45.38 -41.97 水域 12.65 10.84 -1.81 建设用地 - 43.78 43.78 未利用地 - - - 35 耕地 24.75 24.61 -0.14 林地 11.69 - -11.69 草地 63.56 39.75 -23.81 水域 - - - 建设用地 - 35.64 35.64 未利用地 - - - 7 耕地 - - - 林地 - - - 草地 100.00 86.94 -13.06 水域 - - - 建设用地 - 13.06 13.06 未利用地 - - - 8 耕地 14.54 13.83 -0.71 林地 - - - 草地 85.46 74.13 -11.33 水域 - - - 建设用地 - 12.04 12.04 未利用地 - - - 注：-表示无此土地利用类型。 -
